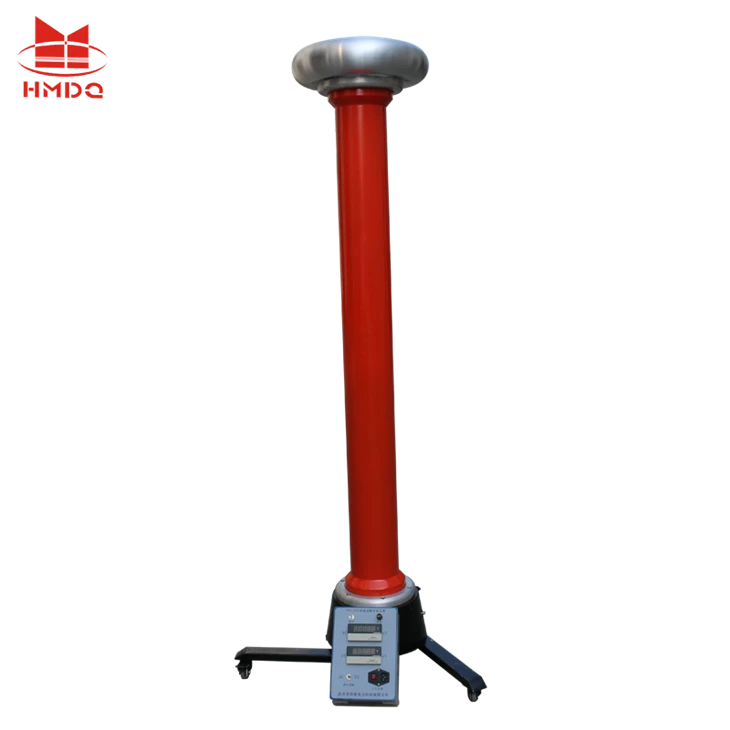

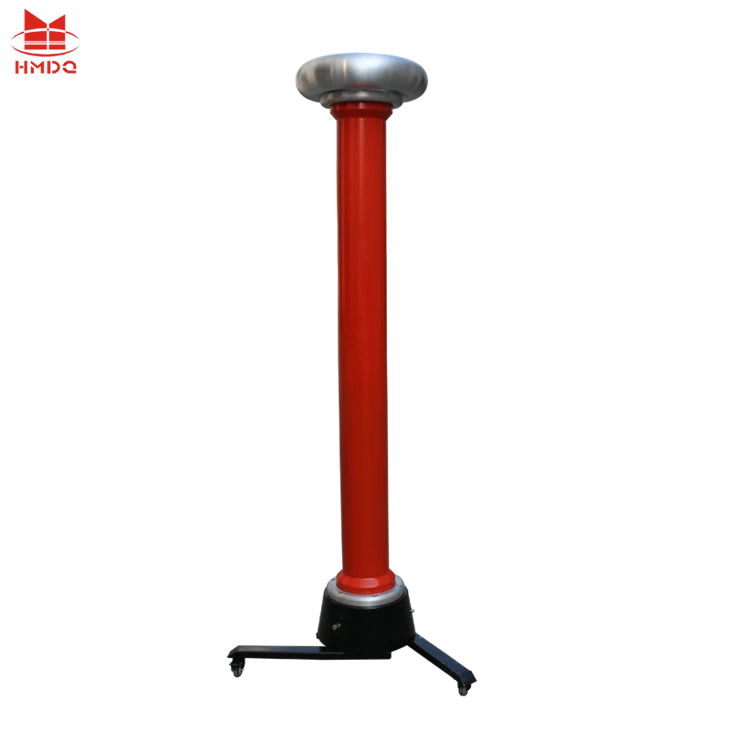

Pengukur Hipot Tegangan Digital AC DC 200kV

Pembagi Tegangan Tinggi seri FRC (Kilovoltmeter) adalah alat ukur Tegangan tinggi universal yang dapat digunakan untuk menguji frekuensi Daya Tegangan tinggi AC dan tegangan tinggi DC untuk sistem tenaga listrik, peralatan listrik, sektor manufaktur peralatan elektronik. Ini mencakup bagian pengujian tegangan tinggi &-alat ukur tegangan rendah. Bagian-tegangan rendah & tegangan tinggi dapat bekerja secara terpisah, sehingga aman dan andal.

Aplikasi Industri:

1. Pengujian & Uji Coba Peralatan Tegangan Tinggi: Pengujian Transformator Daya; Pengujian Pemutus Sirkuit & Switchgear; Pengujian Kabel & Aksesori.
2. Verifikasi Keamanan & Kepatuhan Listrik: Studi Koordinasi Isolasi; Penangkal Petir & Pengalih Gelombang; Daya 3. Diagnostik Kualitas & Sistem: Analisis Harmonik dalam Jaringan HV; Penangkapan Tegangan Lebih Transien.
4. Penelitian & Pengembangan: Validasi Desain Komponen HV; Integrasi Energi Terbarukan.
5. Pemeliharaan Pencegahan & Pemantauan Kondisi: Diagnostik Mesin Berputar; Manajemen Aset Gardu Induk.
6. Aplikasi Industri Khusus: Akselerator Elektron & Sistem Sinar X-;Pasokan Listrik Tegangan Tinggi-;Laboratorium Universitas & Sertifikasi.

1. Presisi tinggi

Menggunakan kapasitor film tipis-HV presisi tinggi dan resistor glasir kaca HV, impedansi masukan tinggi, arus terukur lebih rendah, konsumsi daya kecil, meningkatkan akurasi dan stabilitas perangkat.

Pengukur Tegangan puncak AC DC Digital 19 inci untuk kotak interpolasi puncak standar dan dua desain struktur kotak dimasukkan 4U dan pembedaan otomatis dengan pengukuran sinyal ac, dan menjaga puncak tinggi, batas kerusakan fungsi perlindungan cepat, akurasi 0,2/0,5.

2. Performa anti-jamming yang baik.

Mengadopsi teknik perisai khusus. bola ekuipotensial menggunakan aluminium, secara efektif meningkatkan distribusi medan listrik di sekitar bola ekuipotensial, mencegah pelepasan titik, meningkatkan kemampuan anti-jamming pada hasil pengujian. Pengukur Tegangan puncak AC DC Digital adalah instruksi tertutup logam penuh untuk melindungi, kabel koaksial menghubungkan pembagi HV dan Pengukur Tegangan puncak AC DC Digital, mengurangi efek untuk menunjukkan nilai dengan tegangan tinggi, kemudian mewujudkan stabilitas tinggi, linearitas tinggi.

3. Aman dan terpercaya.

Perangkat ini terdiri dari pembagi HV dan Pengukur Tegangan puncak AC DC Digital, pembagi HV menggunakan bahan pengepakan America Dupont, teknik khusus untuk disematkan, dengan struktur lebih kecil, bobot lebih ringan, menurunkan debit parsial internal hingga paling sedikit, lebih andal, jangan bocor oli. Kabel koaksial menghubungkan pembagi HV dan Pengukur Tegangan puncak AC DC Digital saat bekerja, bagian HV dan LV berjauhan satu sama lain, aman dan andal.

4. Nyaman untuk dibawa.

Struktur portabel, seluruh mesin menggunakan paket paduan aluminium sebagai wadah, dapat dengan mudah dibongkar. Volume kecil, ringan, nyaman untuk dibawa dan digunakan.

5. DSP dan teknologi pemrosesan sinyal digital

Komputasi inti dengan DSP dan teknologi pemrosesan sinyal digital, melalui analisis tepat waktu dari amplitudo dan frekuensi gelombang sinyal secara akurat menentukan titik serangan untuk memakai dan mempertahankan waktu kerusakan tegangan tinggi dan segera melindungi relai ke pengguna. Desain anti-EMC yang canggih menjadikan perangkat ini dalam berbagai medan listrik tinggi, lingkungan medan magnet, dan pengoperasian-jangka panjang yang andal, pemimpin teknologi dalam produk serupa di dalam dan luar negeri.

1. Kondisi Lingkungan

Suhu Operasional:​ –10 derajat hingga +50 derajat

Suhu Penyimpanan:​ –25 derajat hingga +70 derajat

Kelembaban Relatif:​ Kurang dari atau sama dengan 80% (tanpa-kondensasi)

Ketinggian:​ Hingga 2000 m di atas permukaan laut

Derajat Polusi:2 (untuk penggunaan di dalam atau di luar ruangan yang terlindung)

Penggunaan Dalam/Luar Ruangan:​ Dirancang untuk penggunaan di dalam ruangan; pengoperasian di luar ruangan memerlukan penutup pelindung (disarankan IP54 atau lebih tinggi)

2. Persyaratan Catu Daya

Daya Listrik:​ 100–240V AC, 50/60 Hz, dengan voltase stabil (±10%)

Daya Cadangan:​ Baterai internal opsional (biasanya 2–4 ​​jam) atau suplai DC eksternal (misalnya, 12V/24V)

Pembumian:Koneksi aman ke ground yang andal; resistansi pentanahan Kurang dari atau sama dengan 4Ω

3. Kondisi Pengukuran

Rentang Tegangan:​

AC: 0–200 kV (RMS), 45–65 Hz (frekuensi diperpanjang hingga 1 kHz untuk harmonik)

DC: 0–200 kV (dengan indikasi polaritas)

Impedansi Masukan:​ Lebih besar dari atau sama dengan 100 MΩ (untuk meminimalkan efek pembebanan)

Bandwidth:DC hingga 5 kHz (untuk penangkapan sementara)

Ketepatan:​ Biasanya ±(0,5% pembacaan + 5 digit) dalam kondisi referensi

1. Unit Utama & Komponen Inti

Unit Utama Meter Digital 200kV (1 No.)​ Unit pengukuran tegangan - Tinggi-dengan tampilan

Modul Kontrol/Tampilan​ - Unit tampilan jarak jauh dengan antarmuka data

Unit Catu Daya​ - Adaptor daya AC/DC dengan colokan internasional

Tas Jinjing​ - Wadah berbusa khusus yang diperkeras-untuk transportasi

2. Komponen Pengukuran-Tegangan Tinggi

Pembagi Tegangan 200kV (1 Set)

Perbandingan:1000:1 atau 2000:1 (input 200kV hingga output 200V/100V)

Ketepatan:±0,5% atau lebih baik

Jenis:Pembagi resistif atau kapasitif

Dudukan Pembagi HV​ - Tripod atau dudukan berinsulasi untuk pemasangan pembatas yang aman

Kabel Grounding Pembagi​ - Kabel ground-tugas berat untuk alas pembagi

3. Kabel Koneksi & Antarmuka

Kabel Koneksi Pembagi HV​ - Kabel terlindung dari pembagi ke unit meter

Kabel Komunikasi Fiber Optik (2 Set)​ - Untuk isolasi yang aman antara HV dan sisi tegangan{1}}rendah

Kabel Antarmuka Sinyal​ Konektor - BNC/Sub-D untuk perangkat eksternal

Kabel Pembumian​ - Beberapa kabel ground-tugas berat dengan penjepit

4. Peralatan Keamanan & Pemasangan

Basis/Platform Isolasi​ - Untuk pemasangan meteran dan pembagi

Tanda Peringatan Keselamatan​ - tanda multi-BAHAYA - TEGANGAN TINGGI"

Pita Penghalang​ Pita penanda perimeter - visibilitas tinggi

Batang Pembumian​ - Perangkat grounding portabel untuk instalasi sementara
